加古川市よりiPhone13 mini Wi-Fi不良による基板修理をご依頼頂きました。
落下してしまいその後からWi-Fiの電波が入らなくなってしまったとの事でした。

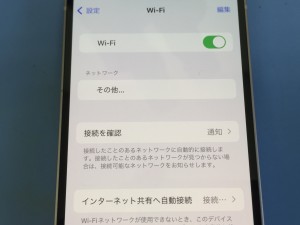

確認すると設定のWi-Fi項目はオンオフと切り替え出来るものの電波を一切拾わない状態です。
iPhone12シリーズには特に多い症状でWi-Fiのオンオフ切り替えのスイッチがグレーとなり押せない、SIMカードを読み込まず圏外になるなどがございますが基本的にほとんどのケースはパーツ交換では直らず基板故障が原因となります。
一度分解しまずは基板を取り外し当店の本体にお客様の基板を取り付け症状の確認を行います。
この時点で電波を拾うようになればWi-Fiのアンテナ部品の故障がありえますがやはり同じように一切Wi-Fiの電波が入りません。
この場合はメイン基板故障と判断し基板修理となります。
なお、Wi-Fiのグレーアウトや圏外になる症状の場合でメーカーやキャリアの延長保証に加入している場合は保証を利用しメーカーでの対応をオススメします。
こちらの症状はほとんどのケースが落下の衝撃や本体の曲がりが原因となりますので基本的に保証加入されている場合は修理受付しておりません。

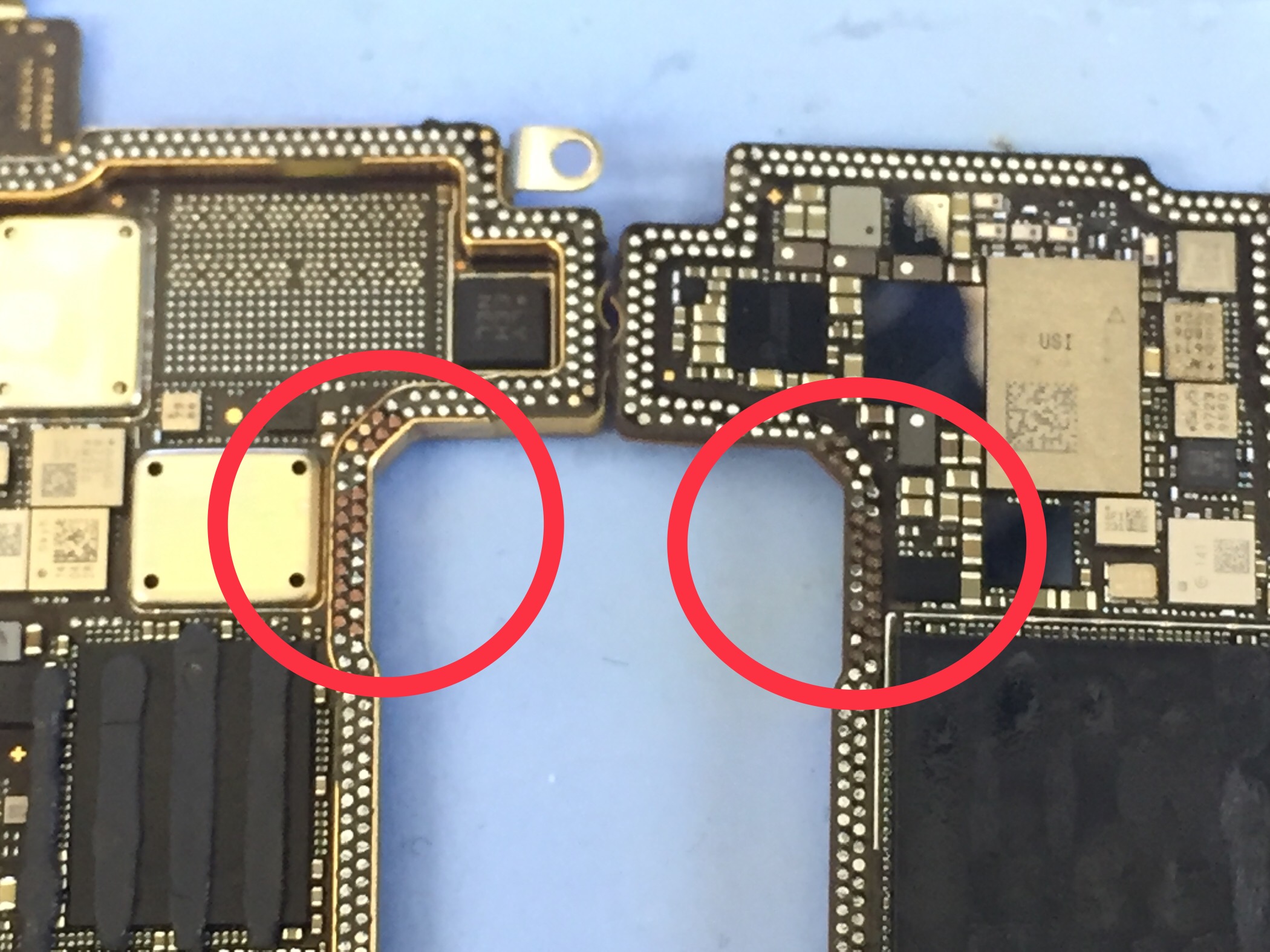

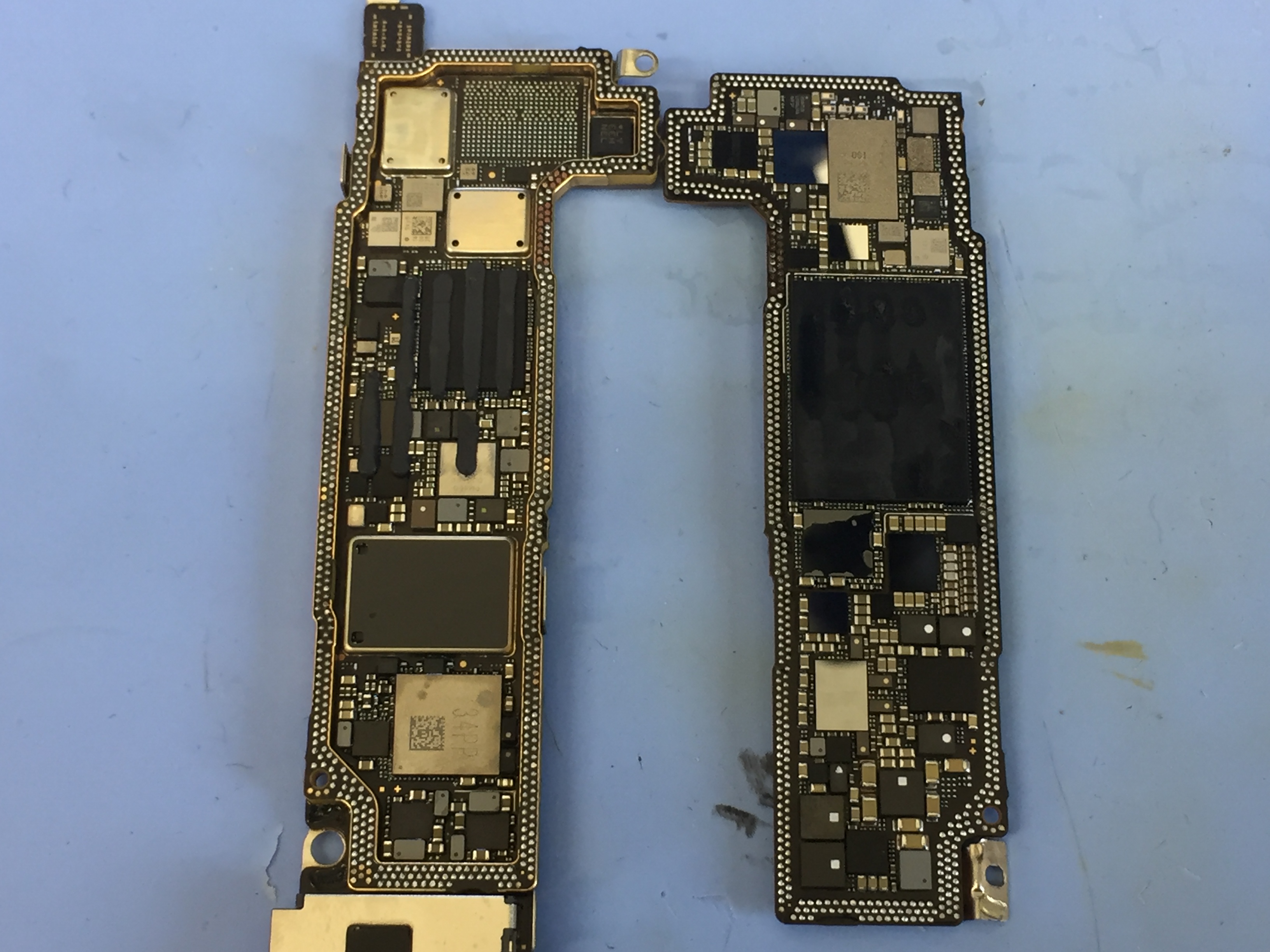

2層構造の基板をそれぞれに分離すると上下の接合部が一部完全にパターンごと剥がれているのが確認出来ました。
こちらがWi-Fi関連の回路となりますので剥がれたパターンを再生する作業を行います。

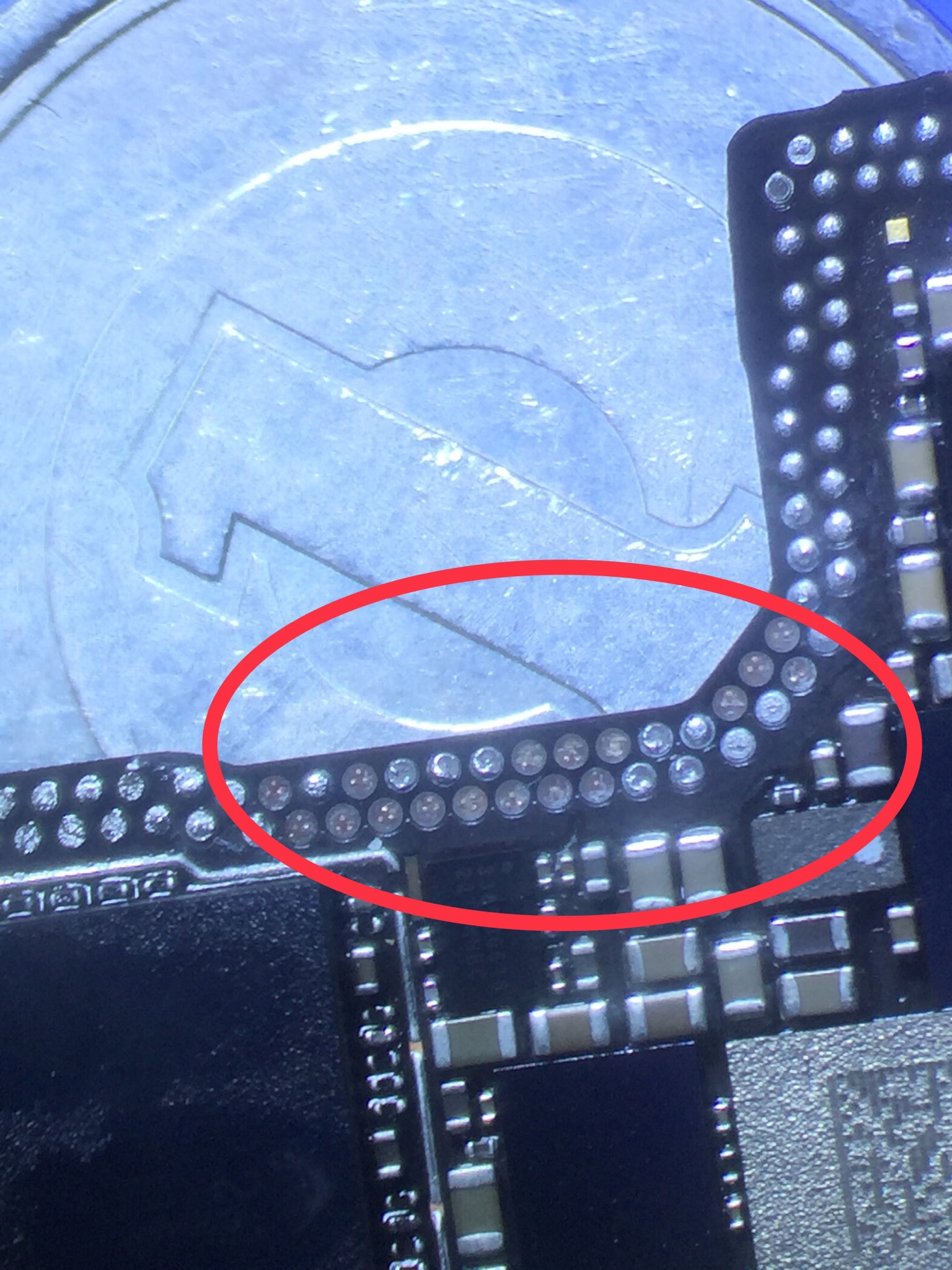

1円玉の上に置いて1つのパターンが1ミリ以下のサイズですので非常に難しい作業となります。

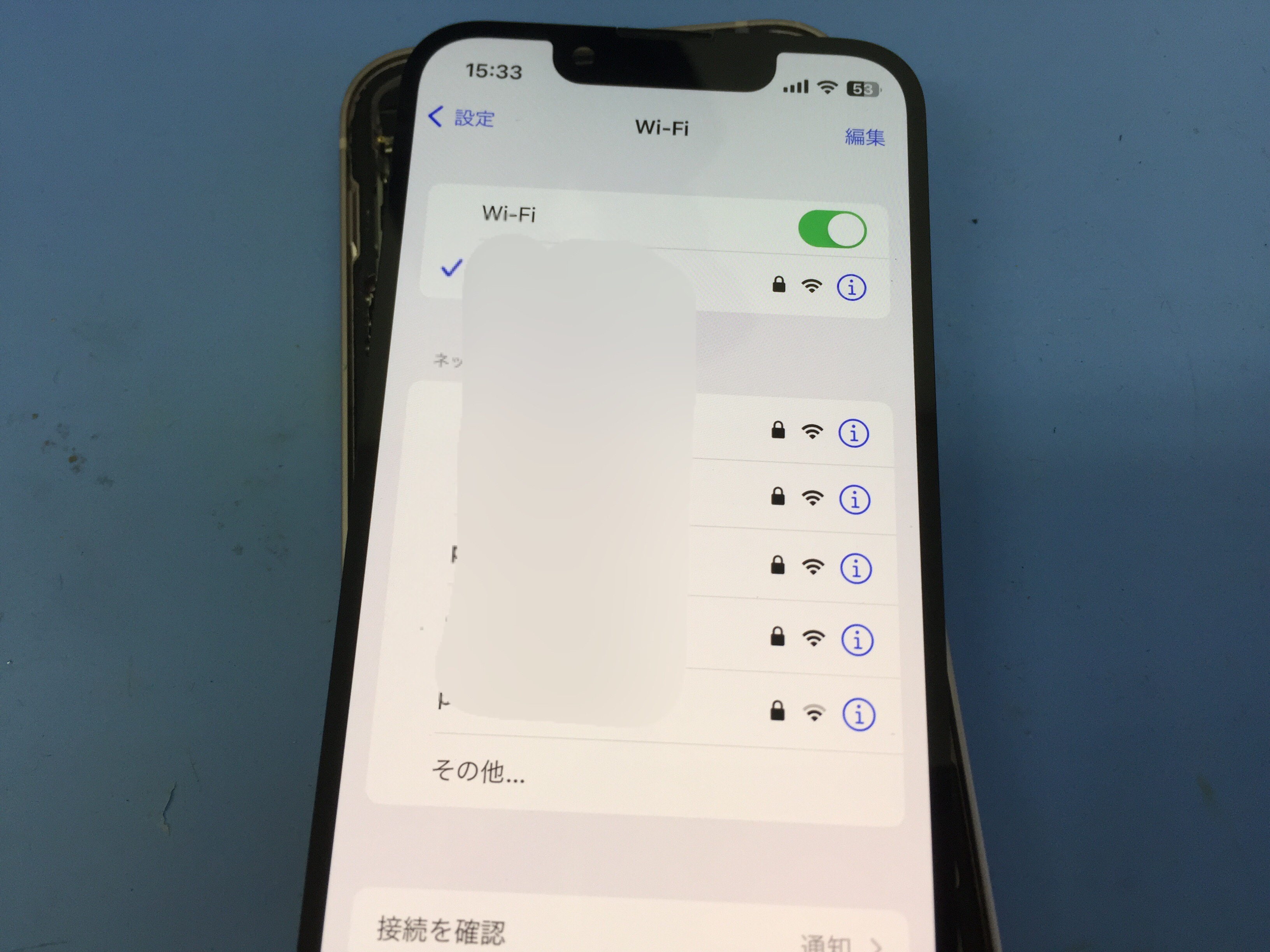

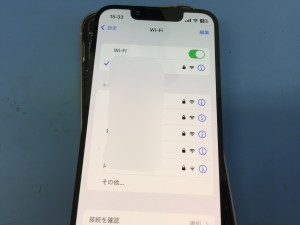

2時間半ほど作業を行い動作確認を行うとしっかりとWi-Fiの電波をキャッチし接続出来るようになりました。
基板故障により他店で断られてしまった端末も対応可能です。
お困りの際はお気軽にご相談下さいませ。
iPhone13 mini Wi-Fi不良→基板修理 ¥29,800(税込)
————————————————————–
