加古川市より任天堂Switch 一切起動しなくなり何年も放置されていた端末のご依頼をいただきました。

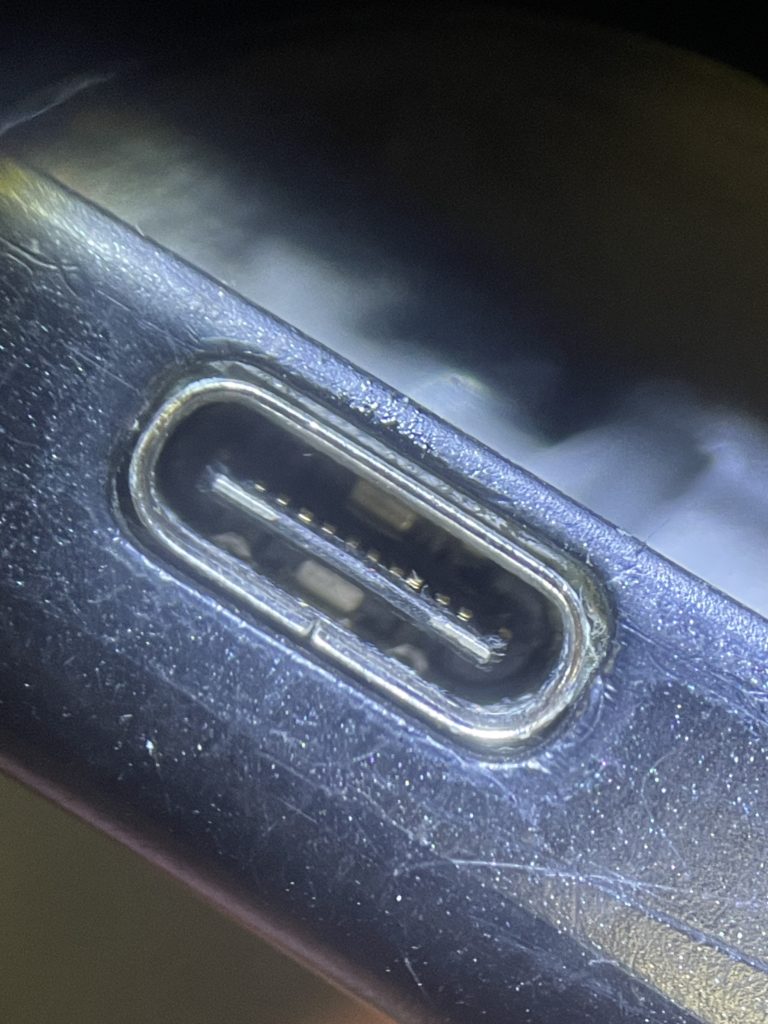

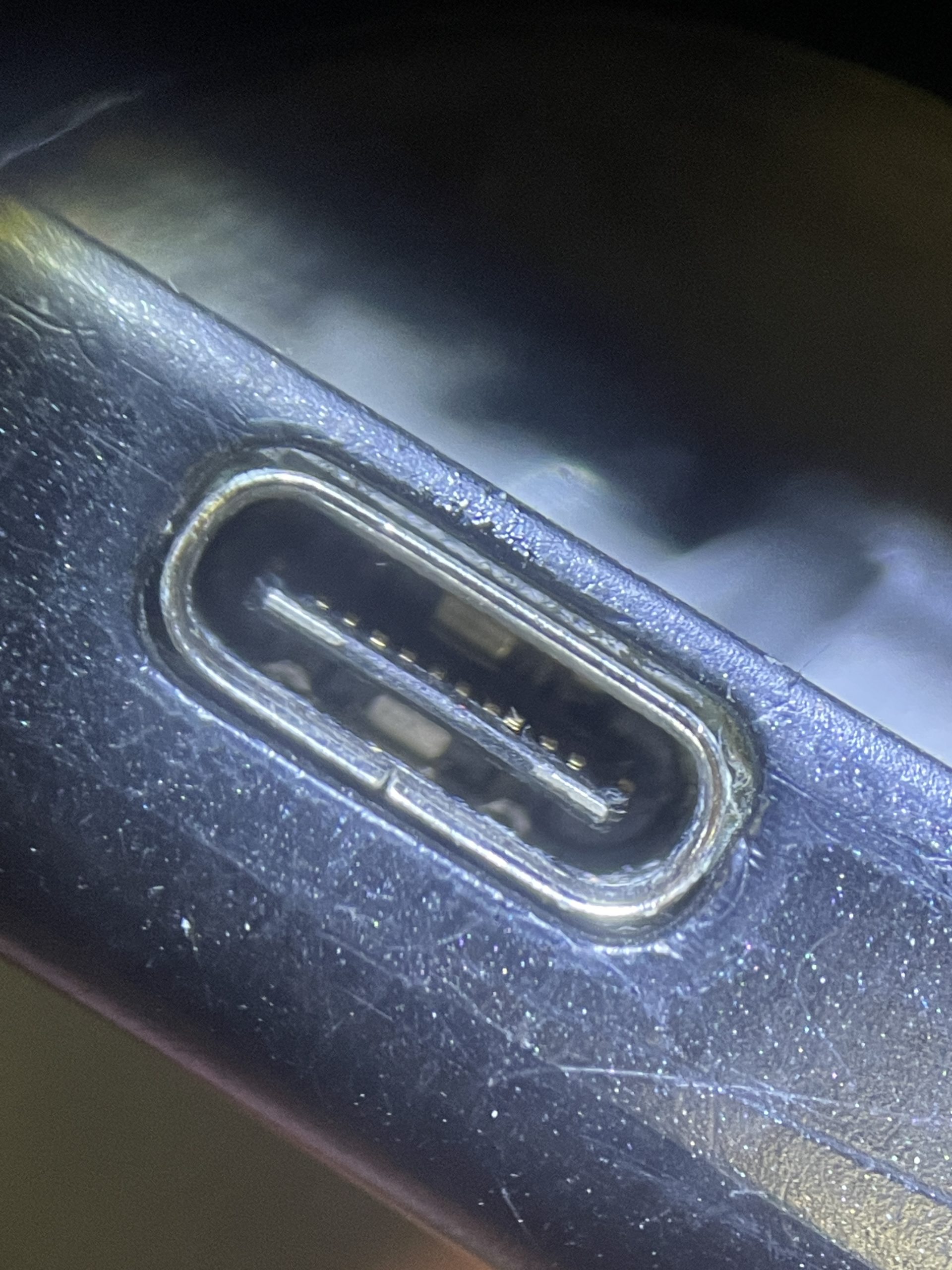

受付時に端末の確認を行うと充電コネクター内部が損傷し両サイドの端子が折れて変形、片面の端子が土台からほぼ全て浮いている状態でした。
この状態で充電ケーブルを接続するとメイン基板までショートしてしまう可能性が高くなります。

基板ショートしていても修理可能ですが充電コネクターだけ交換より余分に修理費用（追加4000円）がかかってしまいます。

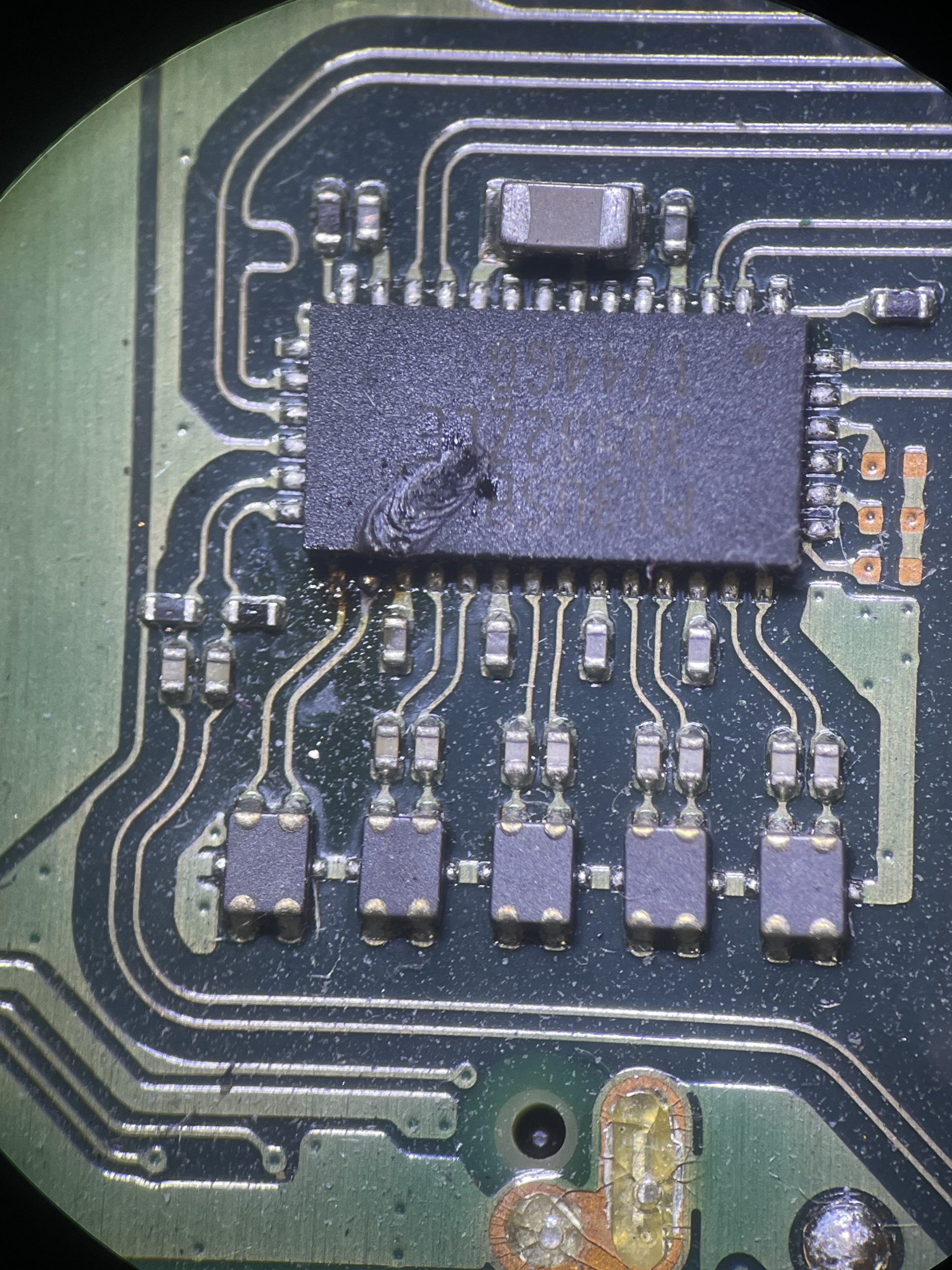

今回の端末は基板上のICが1つショートし焼損しているのも確認出来ました。

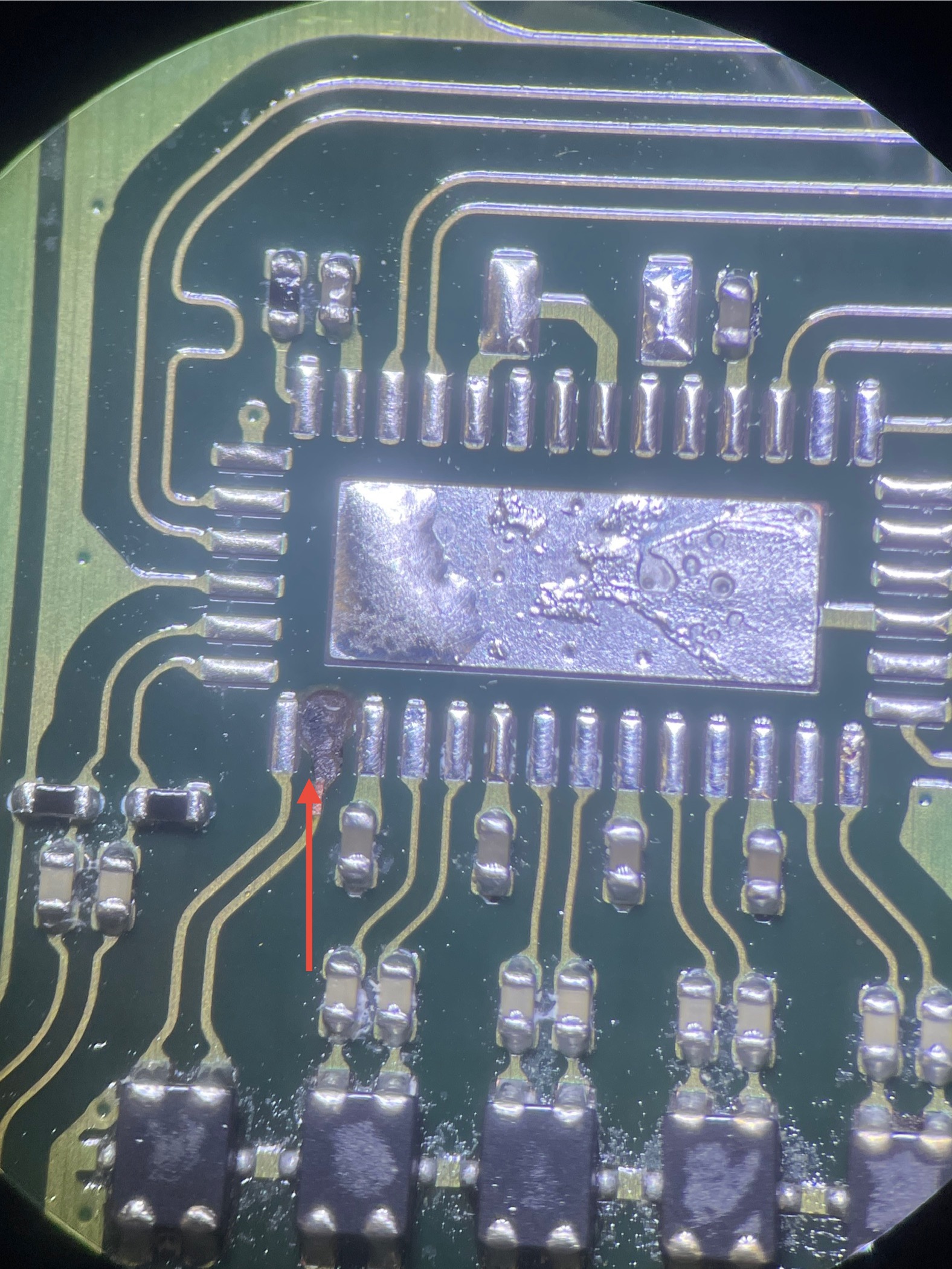

ICチップを取り外してみると半田が乗る接点も焼け切れておりこのままでは新しいICチップの取り付けが出来ませんので無くなってしまった接点も細いワイヤーを使用し修復します。

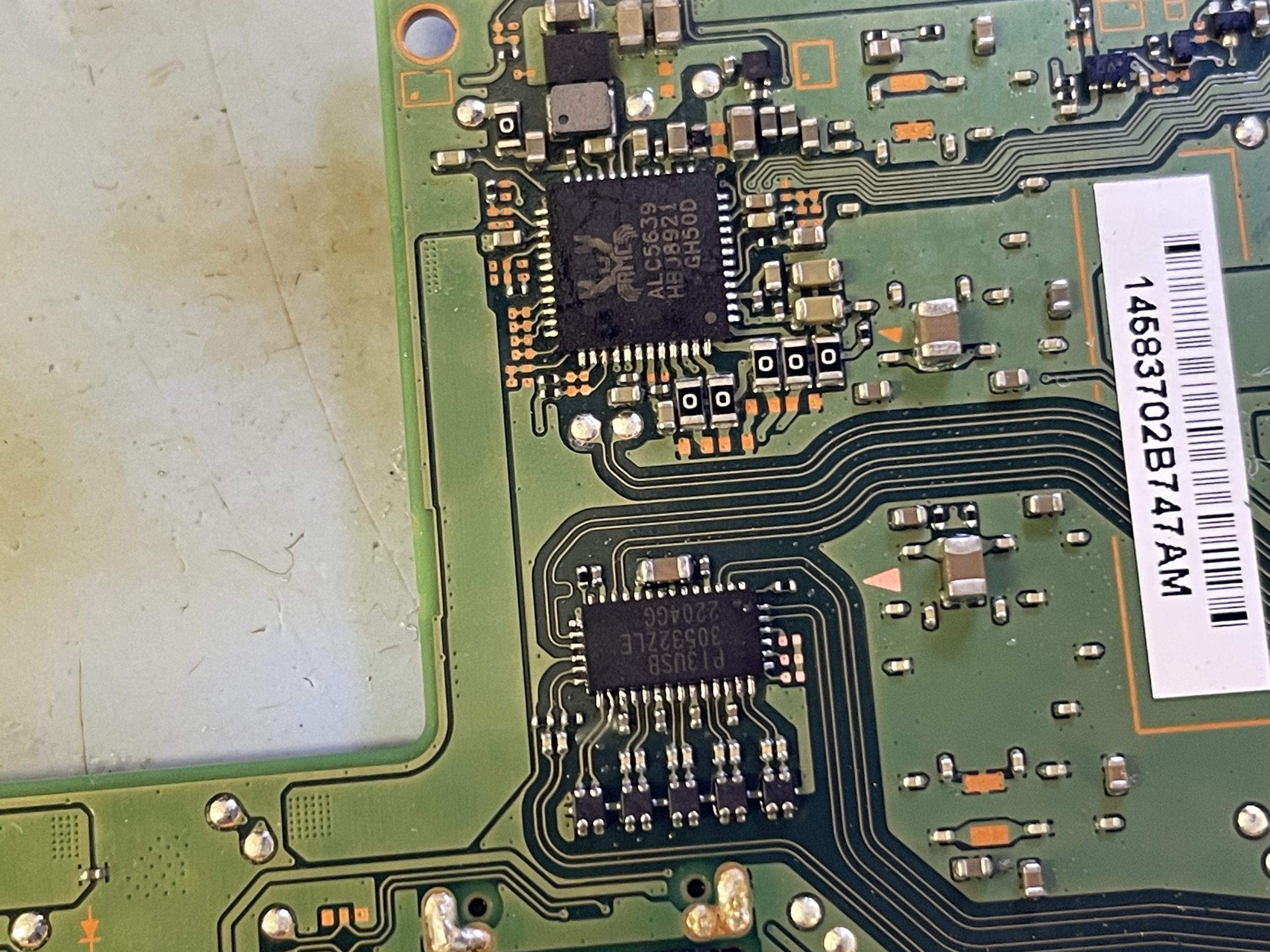

ICチップ部分の修復が終わりましたので続いて損傷している充電コネクターの交換を行います。
Switchの充電コネクターの修理は難易度が大変高くなっております。
メイン基板に半田で実装されており24本のピンがありますがこの内の12本は半田ごてでは取り付け出来ない構造の為、高温の熱風で半田を溶かしながら取り外し及び取り付けする必要がございます。

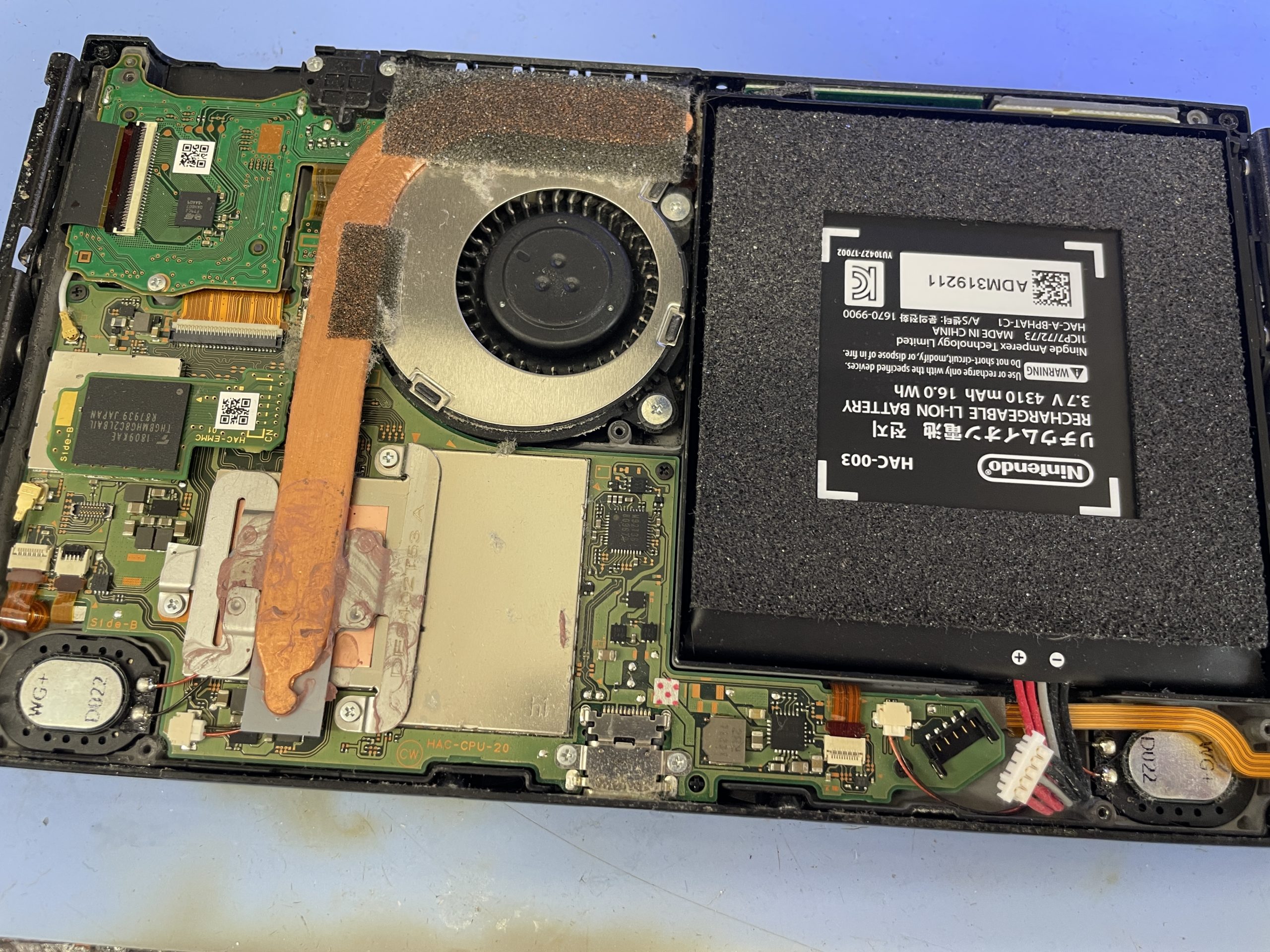

今回の端末は数年放置されていた関係でバッテリーが完全に放電し元のバッテリーでは動作しませんでした。
そこで使用出来なくなっているバッテリーに直接電圧をかけ保護ロックの解除を行い再度バッテリーを使用出来る状態に復旧させます。

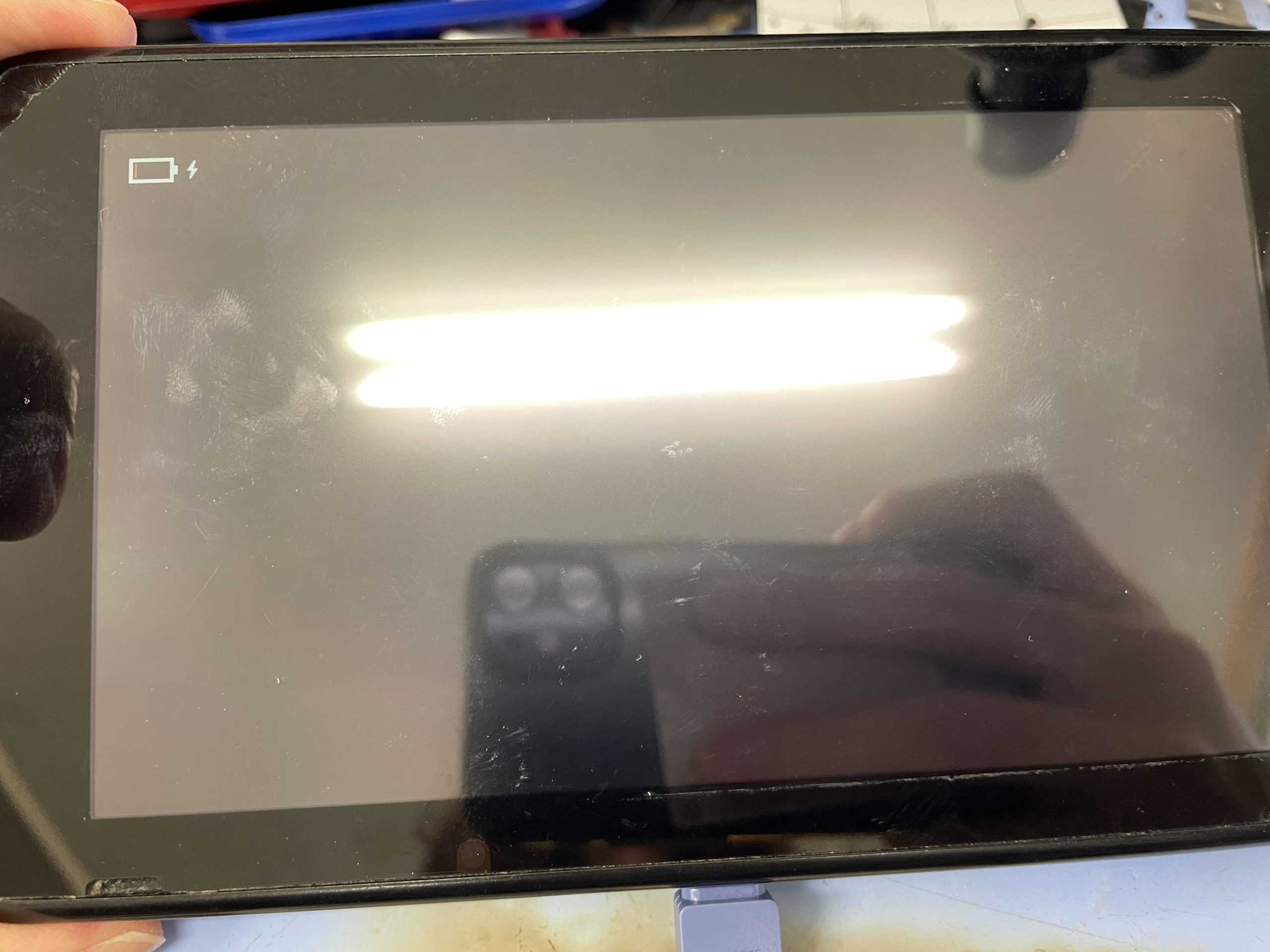

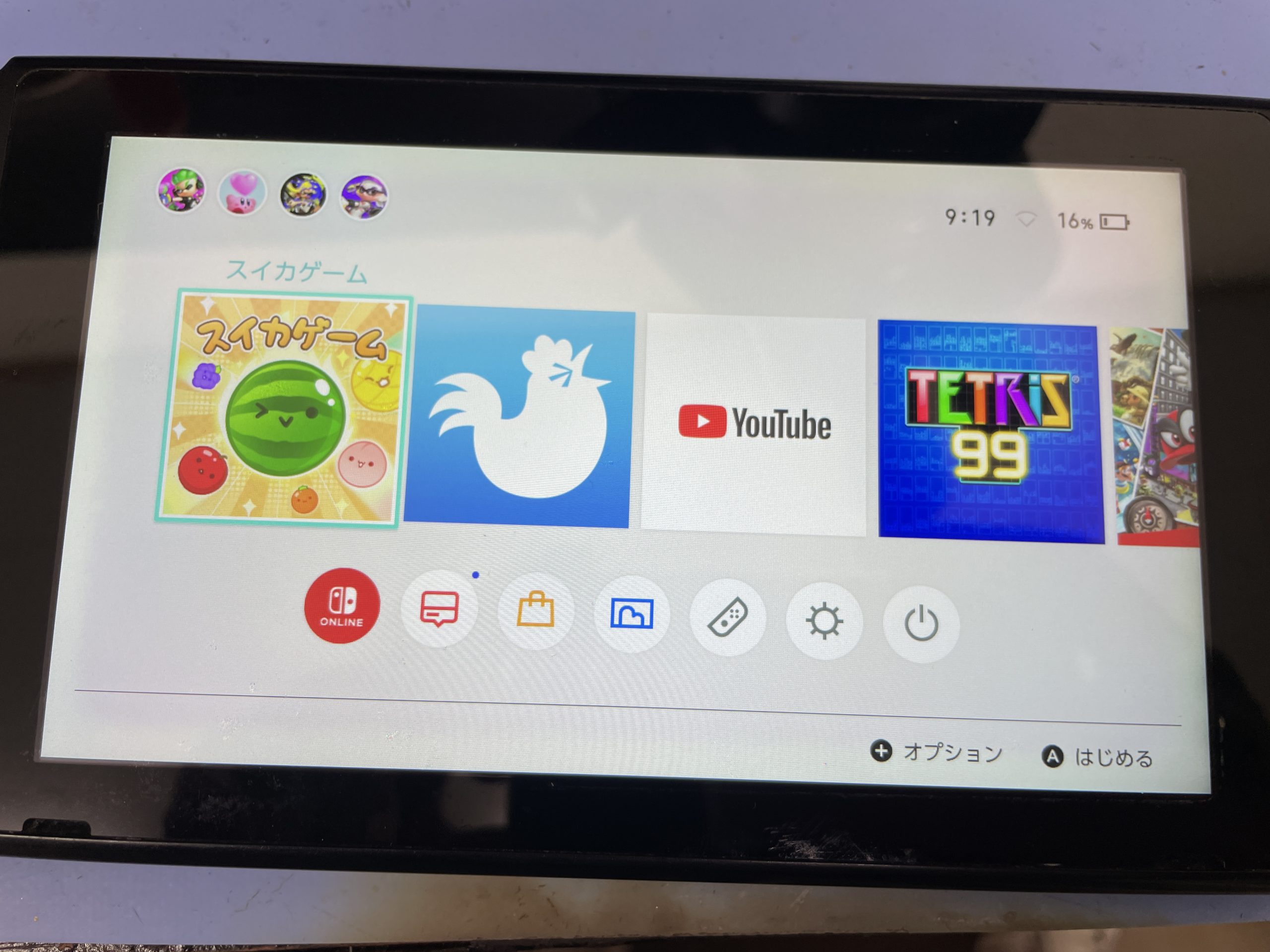

そうすると問題なく充電マークが表示され10分程充電を行うとデータそのまま起動致しました。

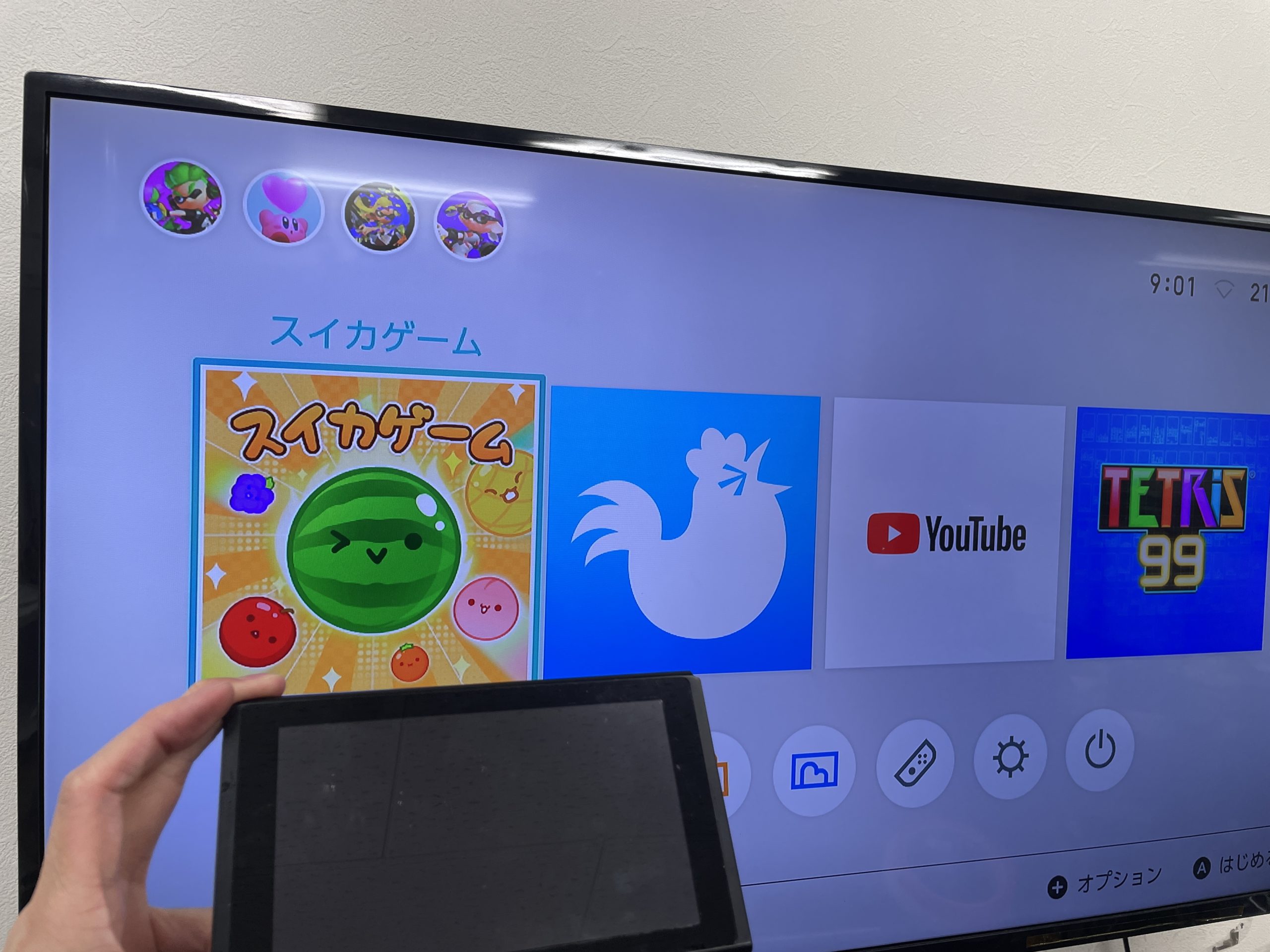

先ほど交換したICは主に映像出力を担っている部分になりますのでドックに接続しテレビへの出力も問題ないか確認すると正常にテレビへも出力出来ております。

当店ではこのような難しい修理も即日で対応可能です。

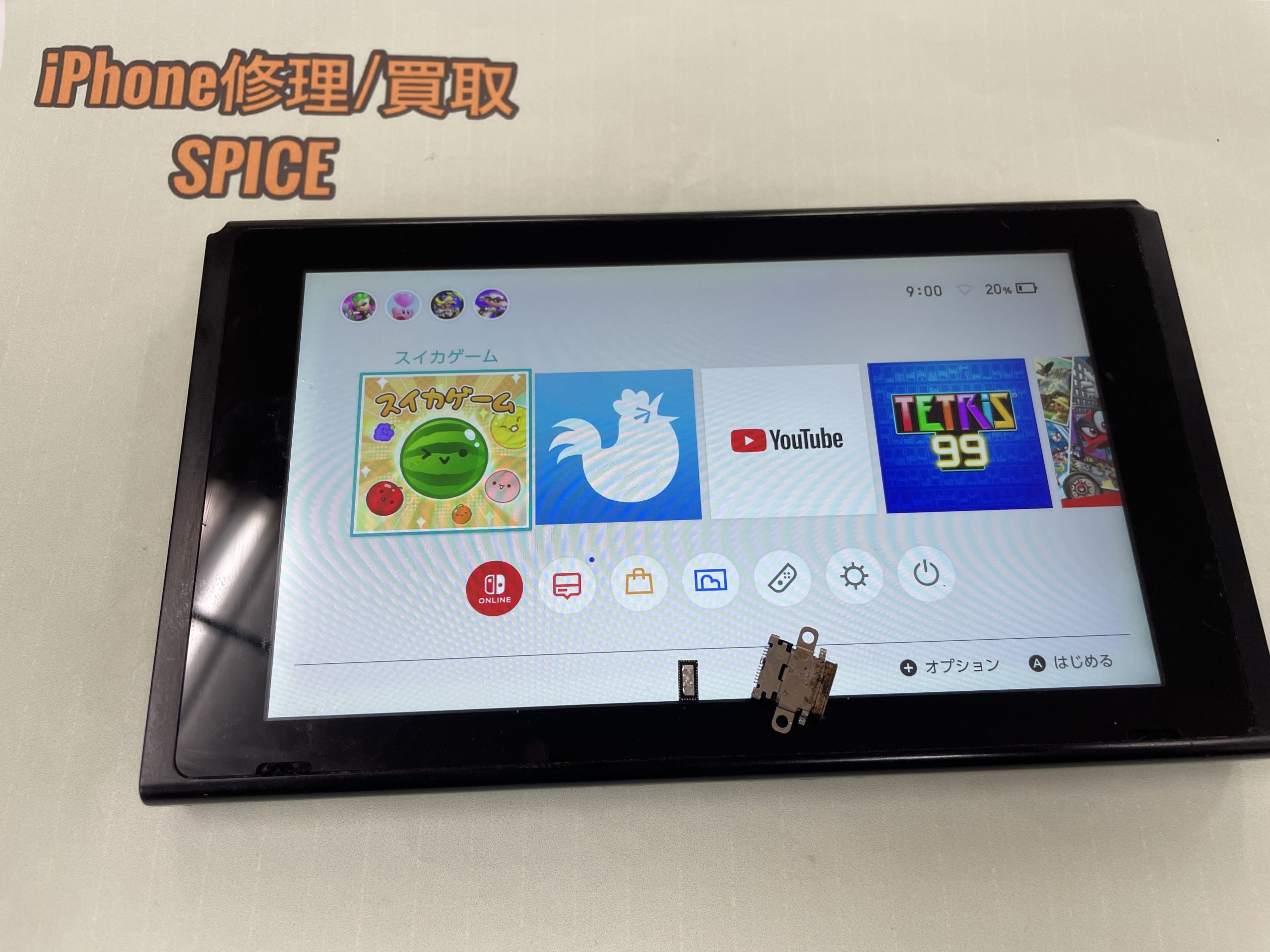

今回はお預かりから1時間半で修理完了です。

任天堂Switch 起動不可→充電コネクター交換＆基板修理　￥16,800（税込）
——————————————————
