加古川市より任天堂Switch 有機ELモデル、充電コネクターの中が欠けて破損し充電出来ないとご依頼いただきました。

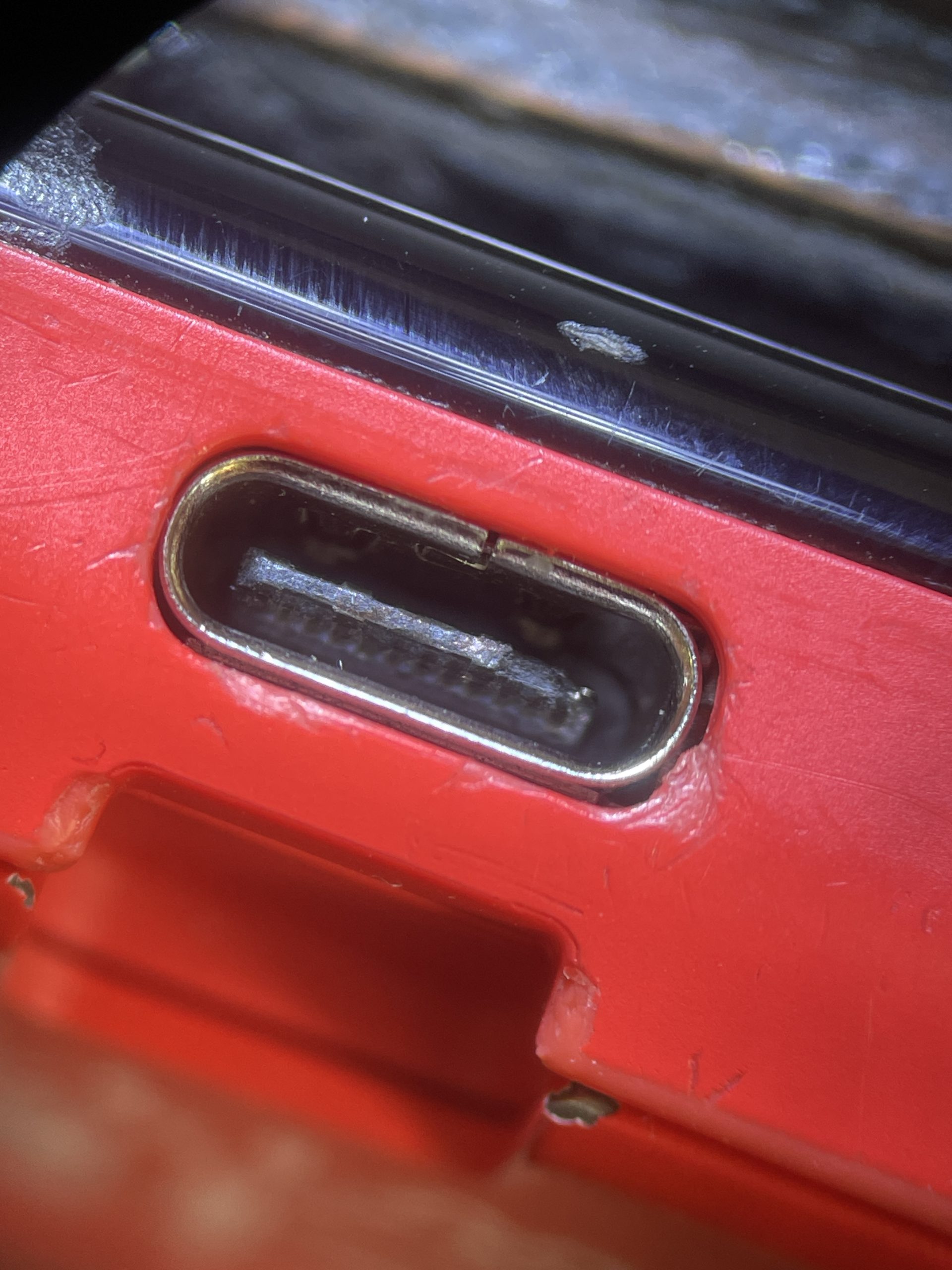

充電マークは出るが充電が増えていかない、ドックに接続しても反応がないとの事で受付時に端末を確認すると充電コネクターの内部が一部欠けて端子が剥き出しの状態でした。
このようにコネクター内部が損傷している状態で充電ケーブルを接続するとメイン基板までショートしてしまう可能性が高くなります。

基板ショートしていても修理可能ですが充電コネクターだけ交換より余分に修理費用（追加4000円）がかかってしまいます。

まずは破損した充電コネクターを交換してから細かな確認を行います。

Switchの充電コネクターの修理は難易度が大変高くなっております。

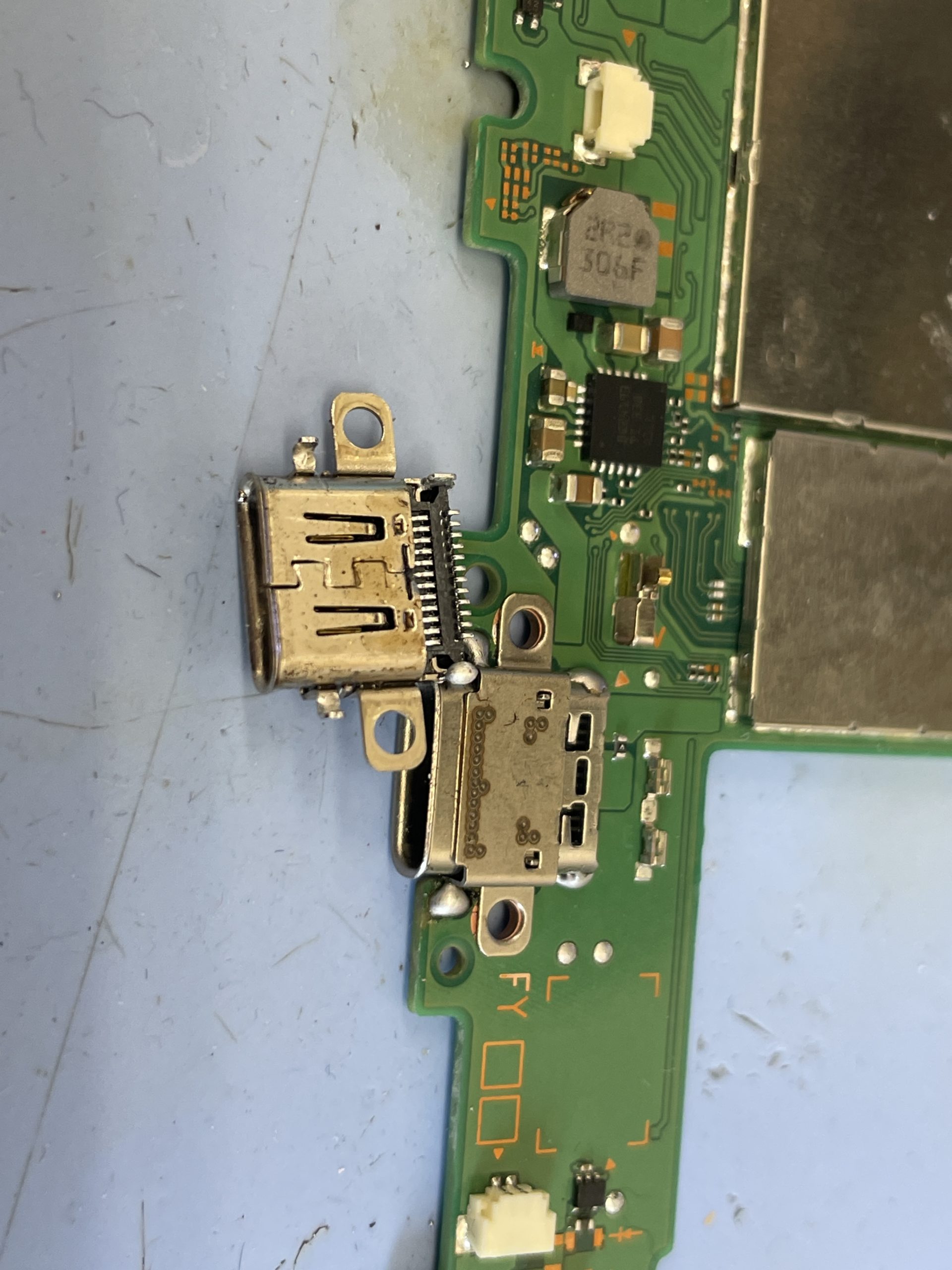

メイン基板に半田で実装されており24本のピンがありますがこの内の12本は半田ごてでは取り付け出来ない構造の為、高温の熱風で半田を溶かしながら取り外し及び取り付けする必要がございます。

コネクターの交換後に基板のチェックを行うと一部回路がショートしているのが確認出来ました。

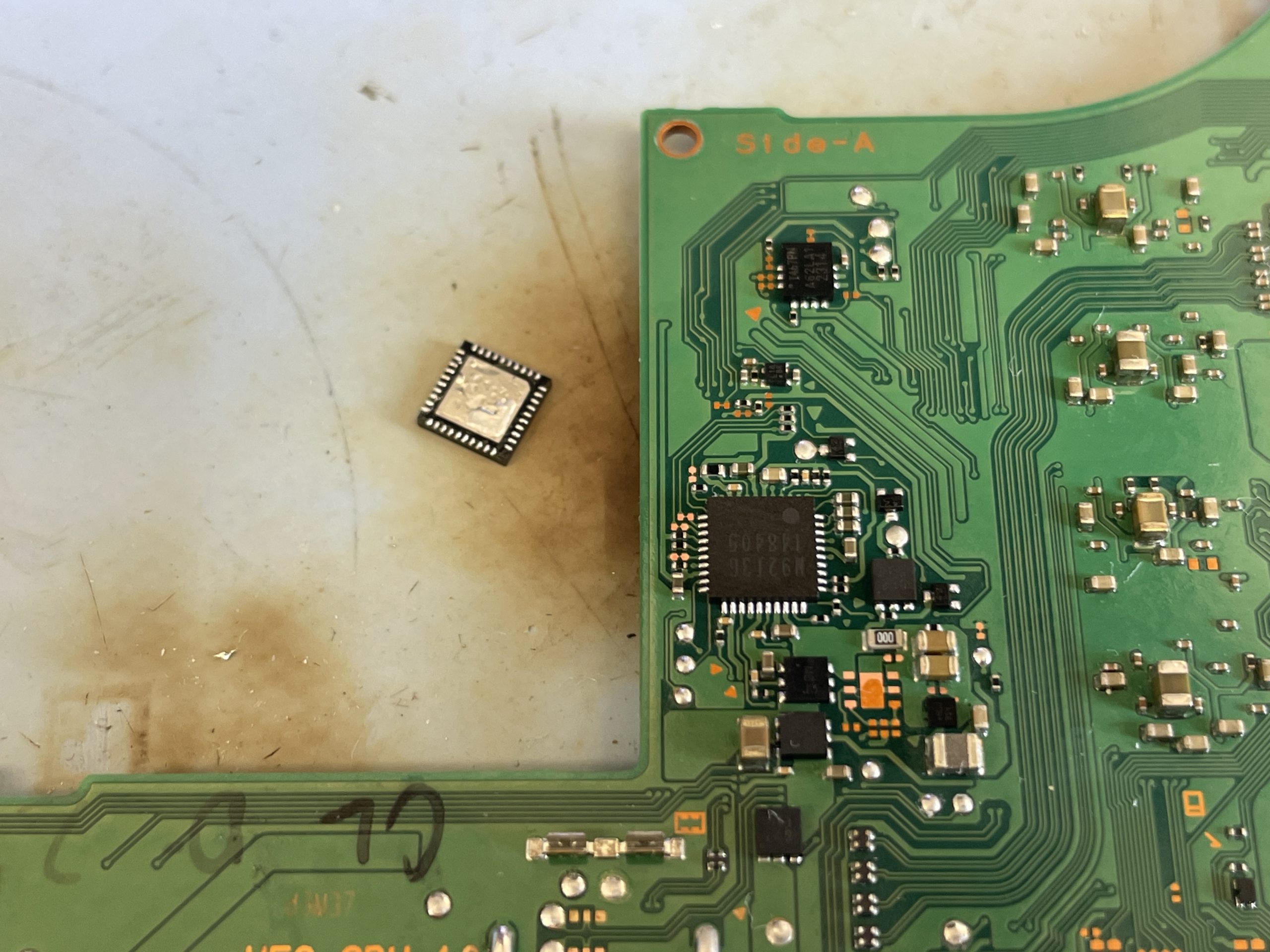

今回は基板修理までご希望でしたので損傷しているICチップの交換を行います。

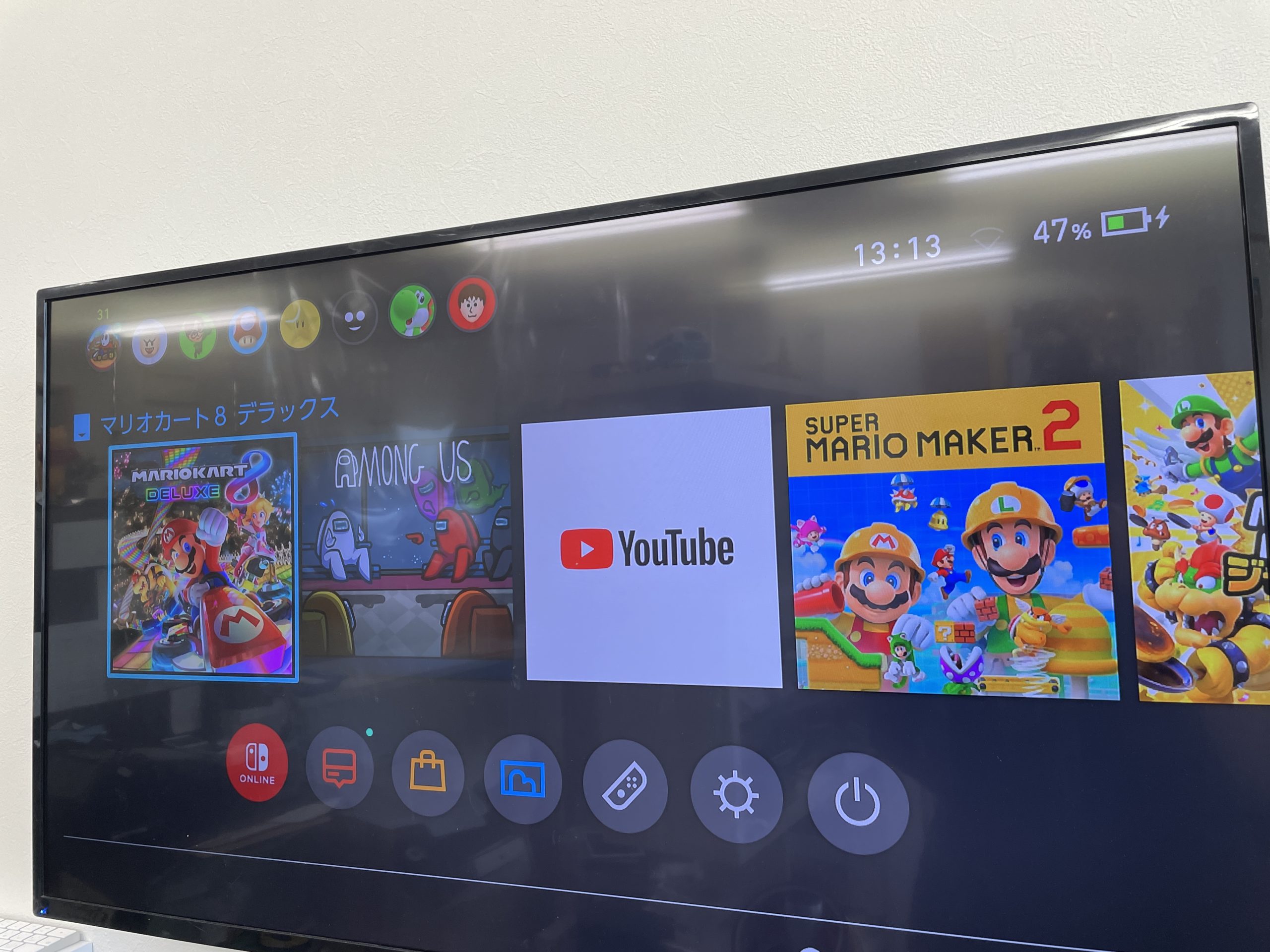

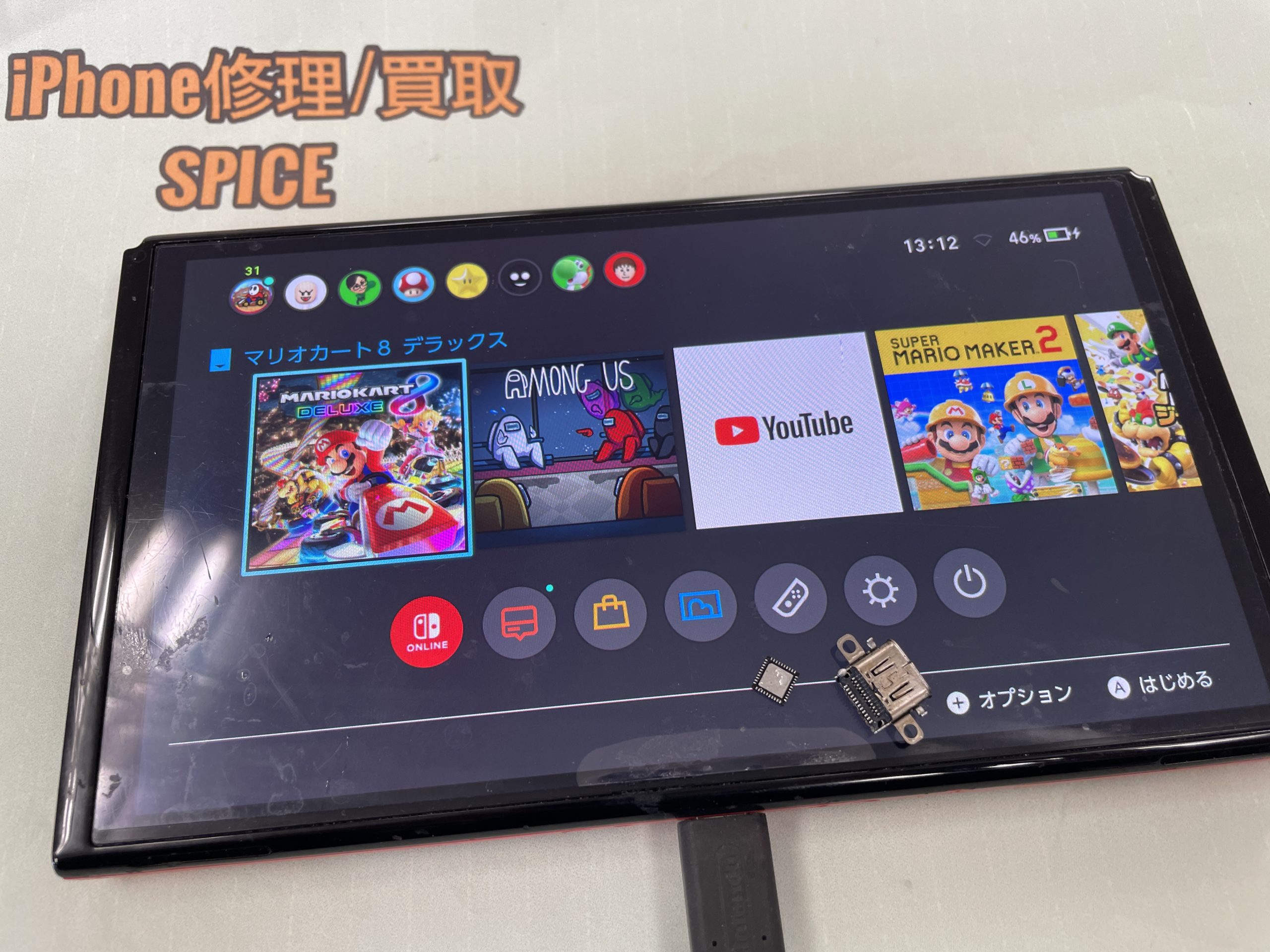

作業後に動作確認を行うと無事に充電も出来るようになりドックに接続してテレビへの出力も正常です。
１時間程の作業で修理完了となりました。

当店では任天堂Switchでこのような難しい修理も即日で対応可能です。
お困りの際はお気軽にご相談下さい。

任天堂Switch 有機ELモデル 充電不可→充電コネクター交換＆基板修理
——————————————————
