三木市より任天堂Switch 基板修理をご依頼いただきました。

充電も出来ず一切電源が入らなくなりご来店です。
使用出来ていた以前からドックに接続してもテレビへの出力が出来ず携帯モードで使用されていたようです。

状態などによってSwitchの基板故障はかなり複雑に故障しているケースもあり難しい作業です。

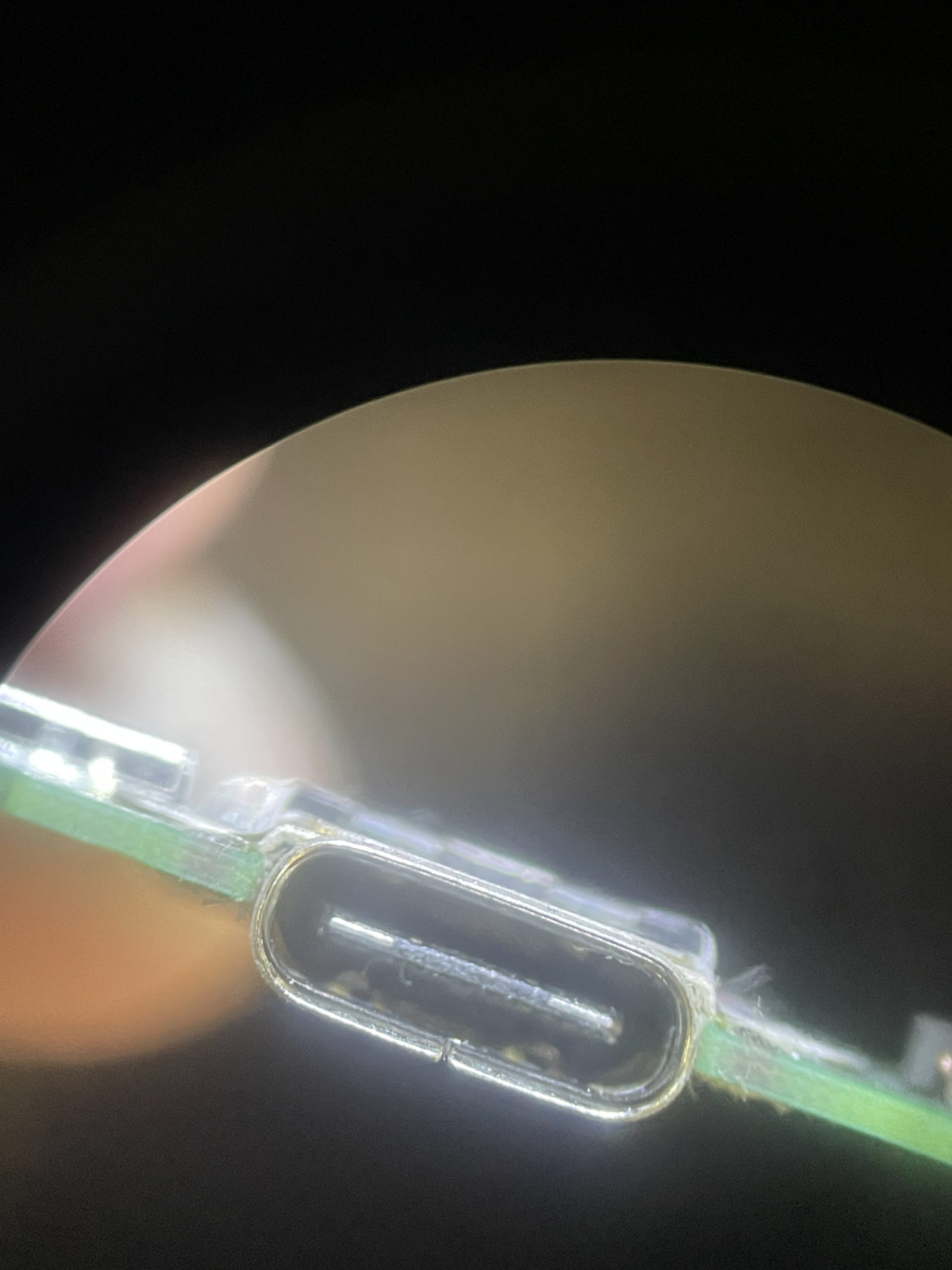

充電コネクターは確認したところ端子が完全に剥がれている訳ではありませんが少し端子が浮き気味の箇所が見られました。

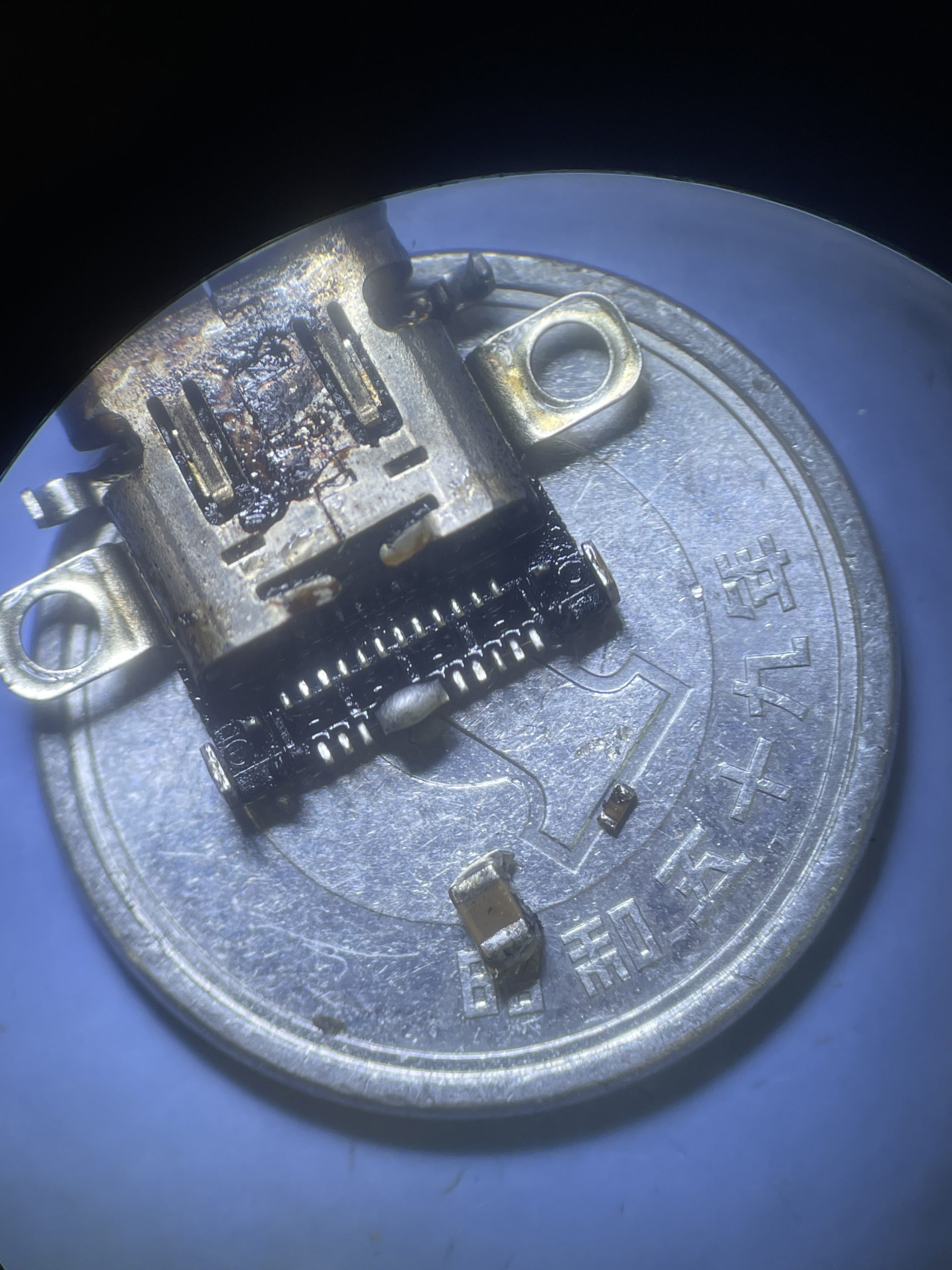

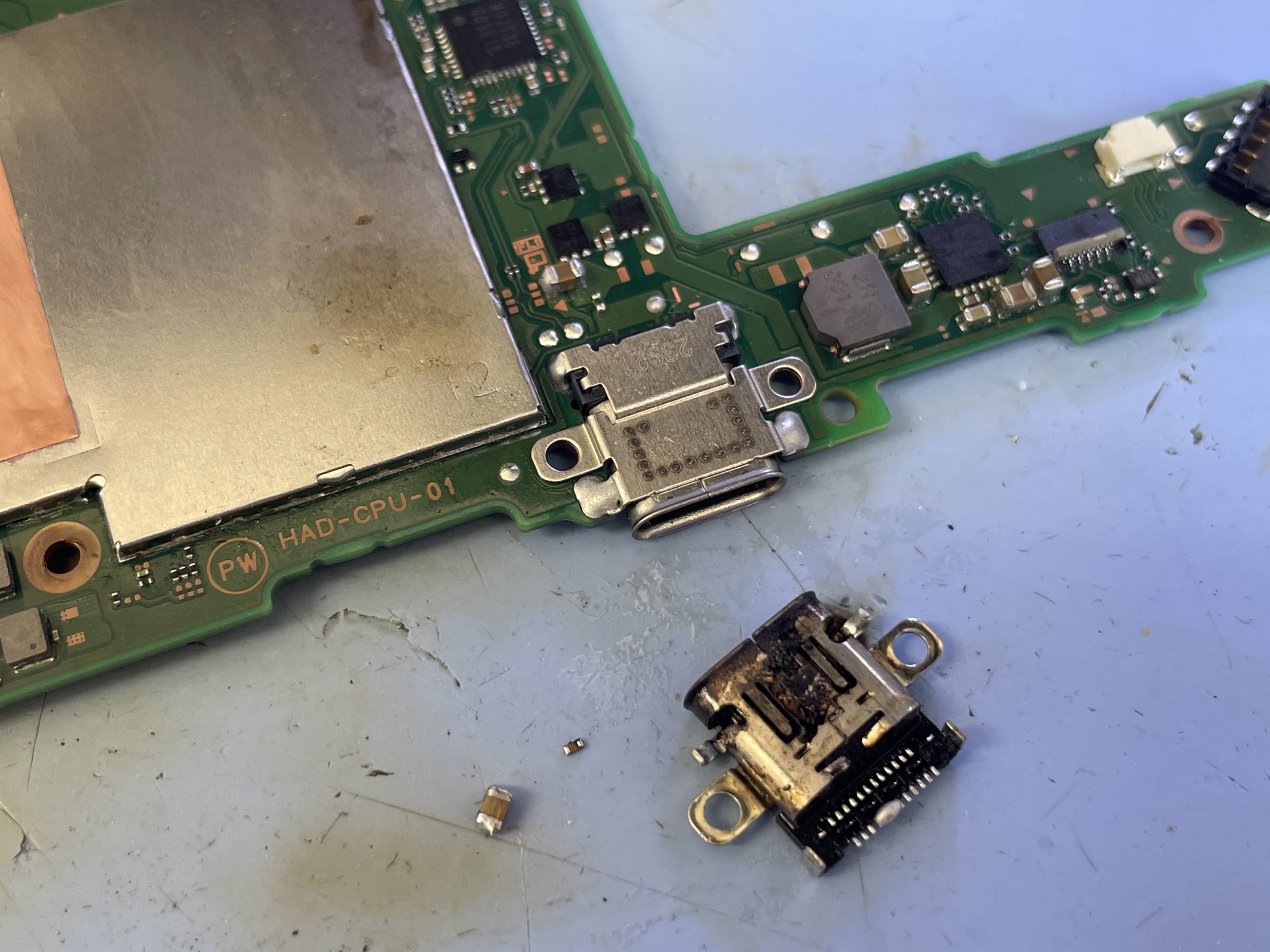

一旦コネクターを取り外し確認すると基板にもショートが見つかりコネクター＆小さなショートしていたチップ部品2つを交換し動作確認を行います。

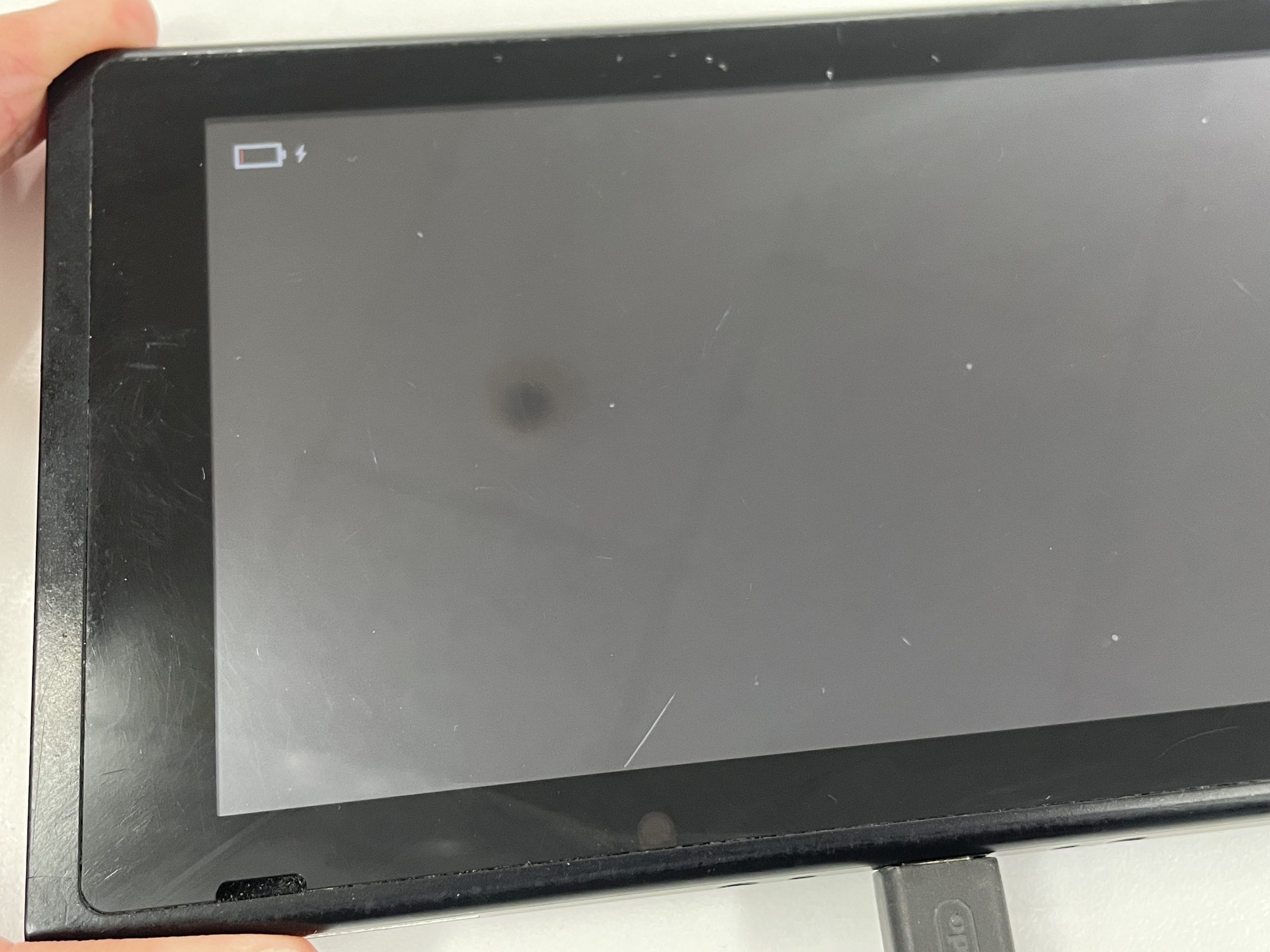

無事充電マークが表示されしばらくするとデータそのまま起動する事が出来ました。
しかし、充電を行い数時間様子を見ていると動作が非常に不安定で再度電源が入らない状態となり先ほどとは別の部分で障害が発生している様子です。

今回は基板の状態が非常に悪いと判断し最終手段である正常な基板にCPUなどの重要なICを移植する作業を行います。

SwitchのデータはSDカードには保存されず端末内に直接保存されますが基板のメインICであるCPUやデータ保存先のICなどが暗号化されており元の基板に実装されているICが全て揃っていないと起動出来ません。

今回行うIC移植はこれらの起動に必要なICを正常に動作する基板に移植していく作業となりますが非常に難しい作業です。
当店ではこのような作業にも対応しておりますので問題なく行えます。

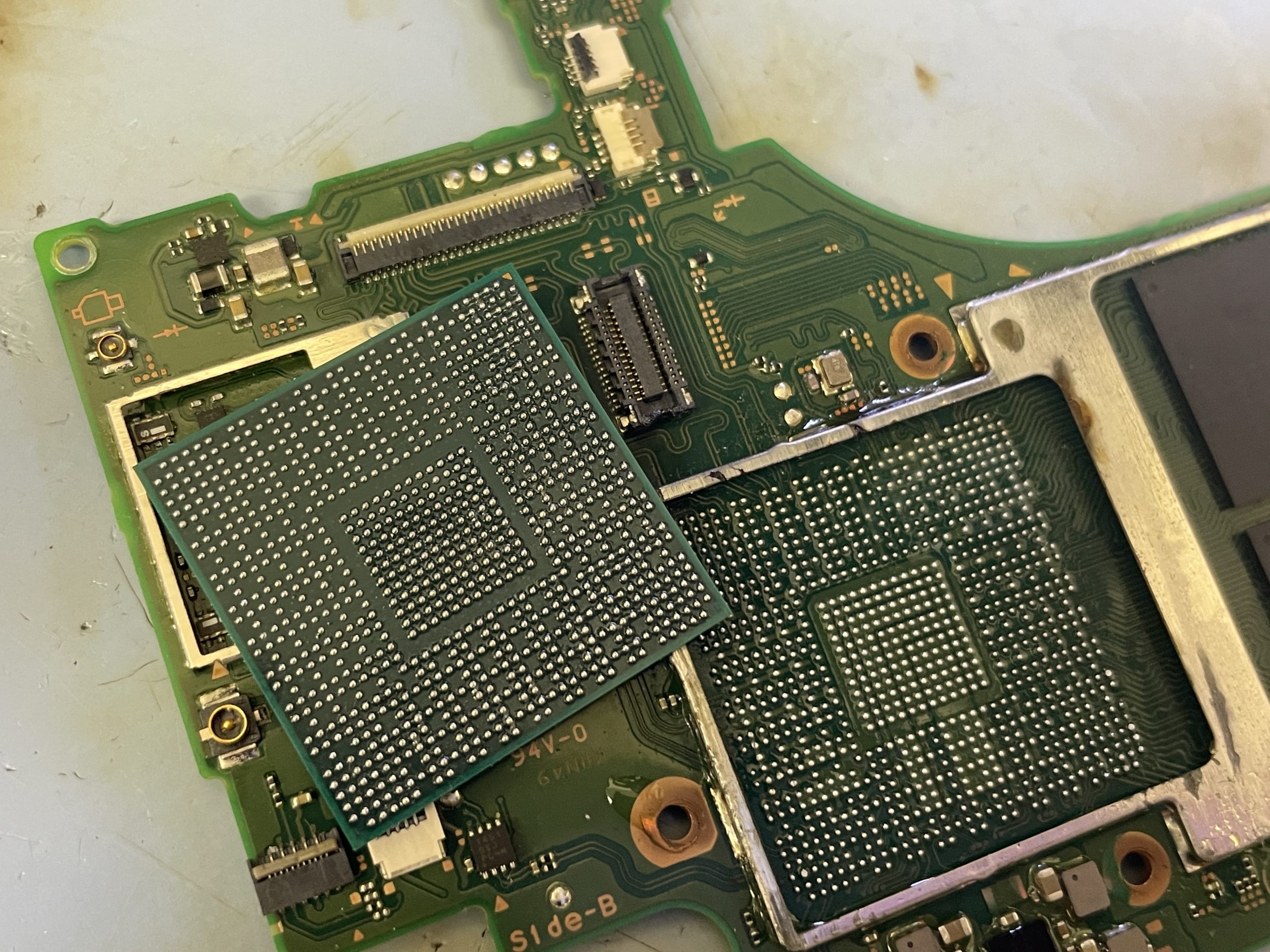

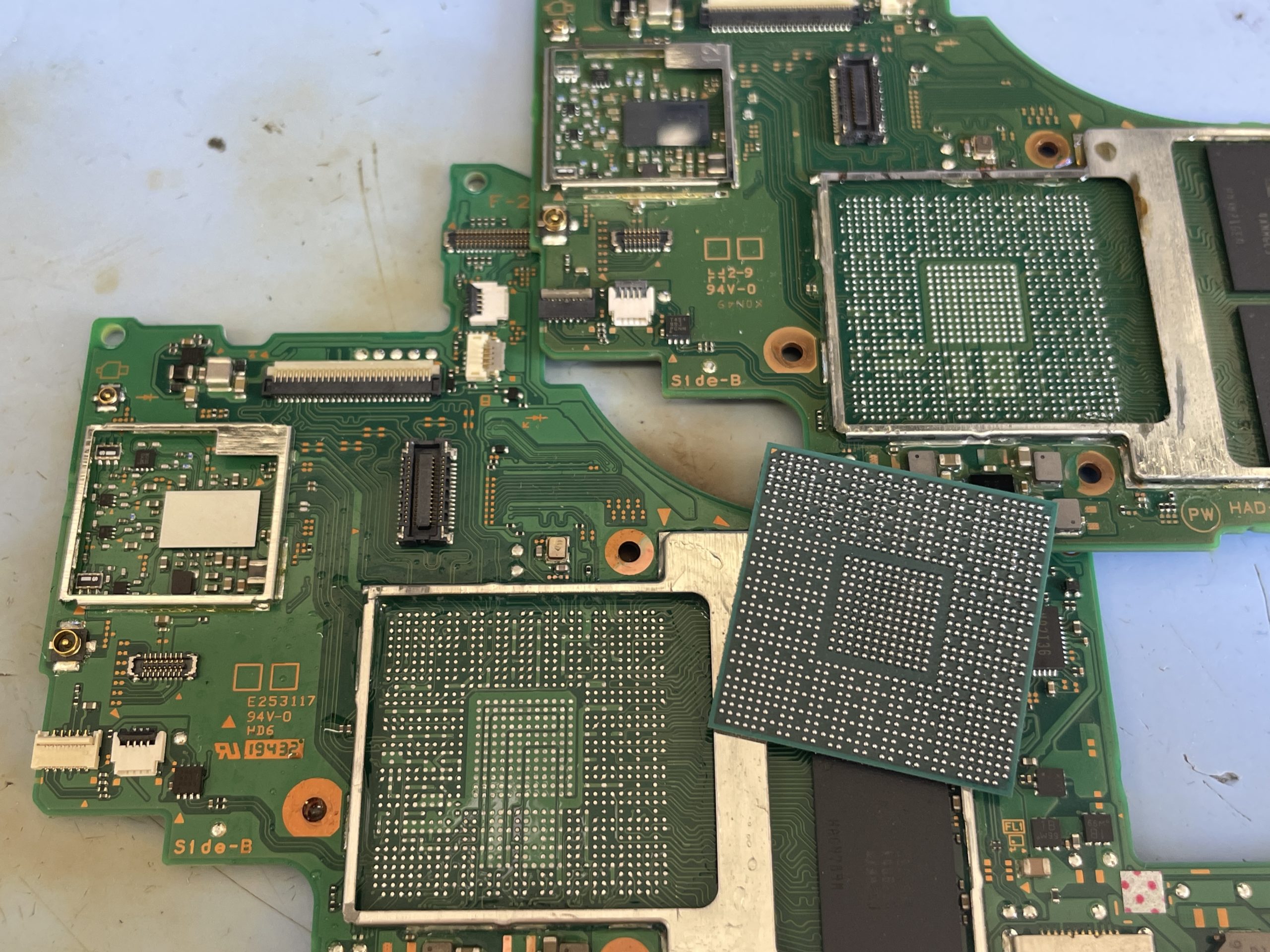

まずは故障している基板から必要なICを取り外し、ICを取り外し準備した正常な基板に移植していきます。

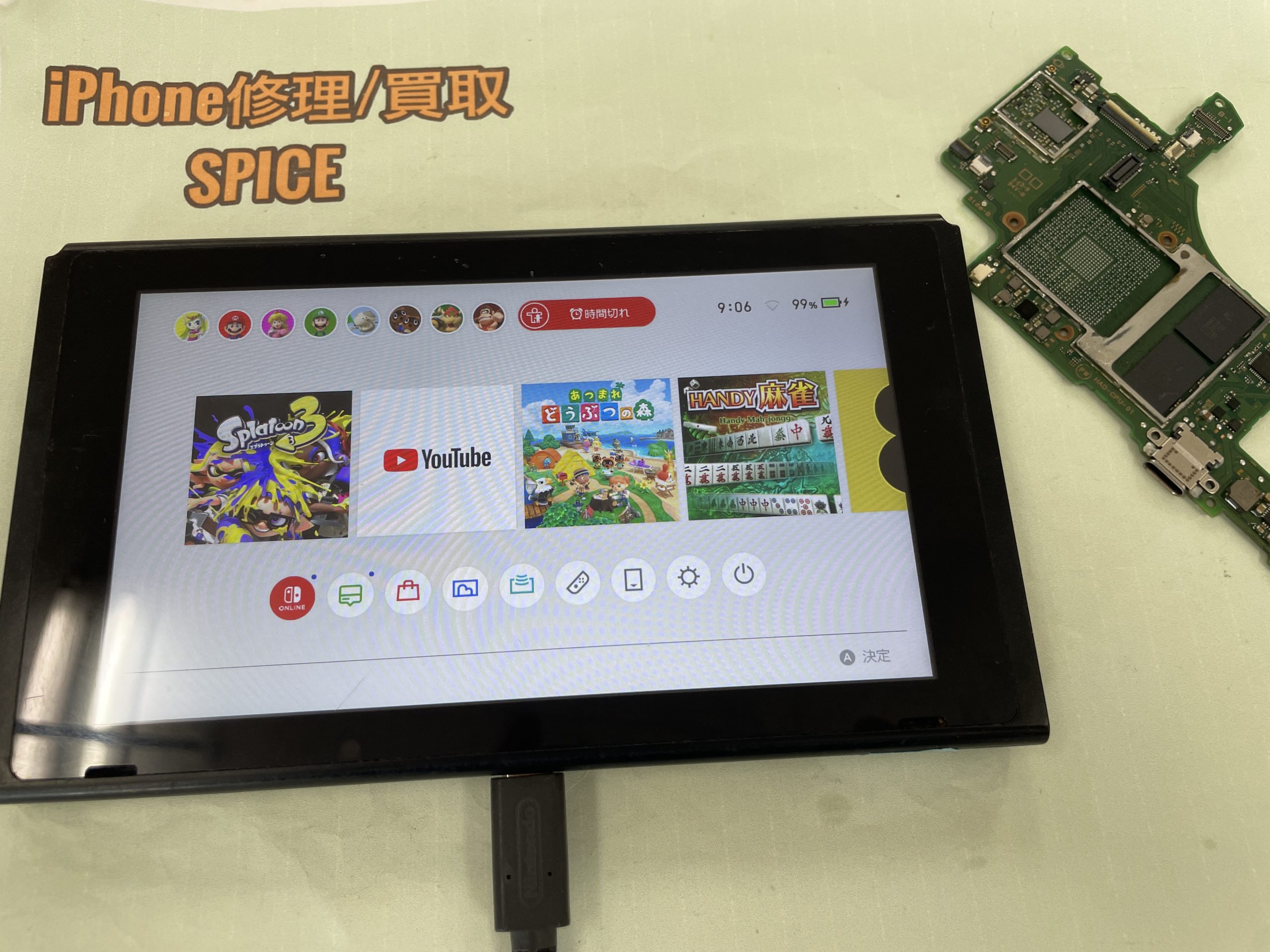

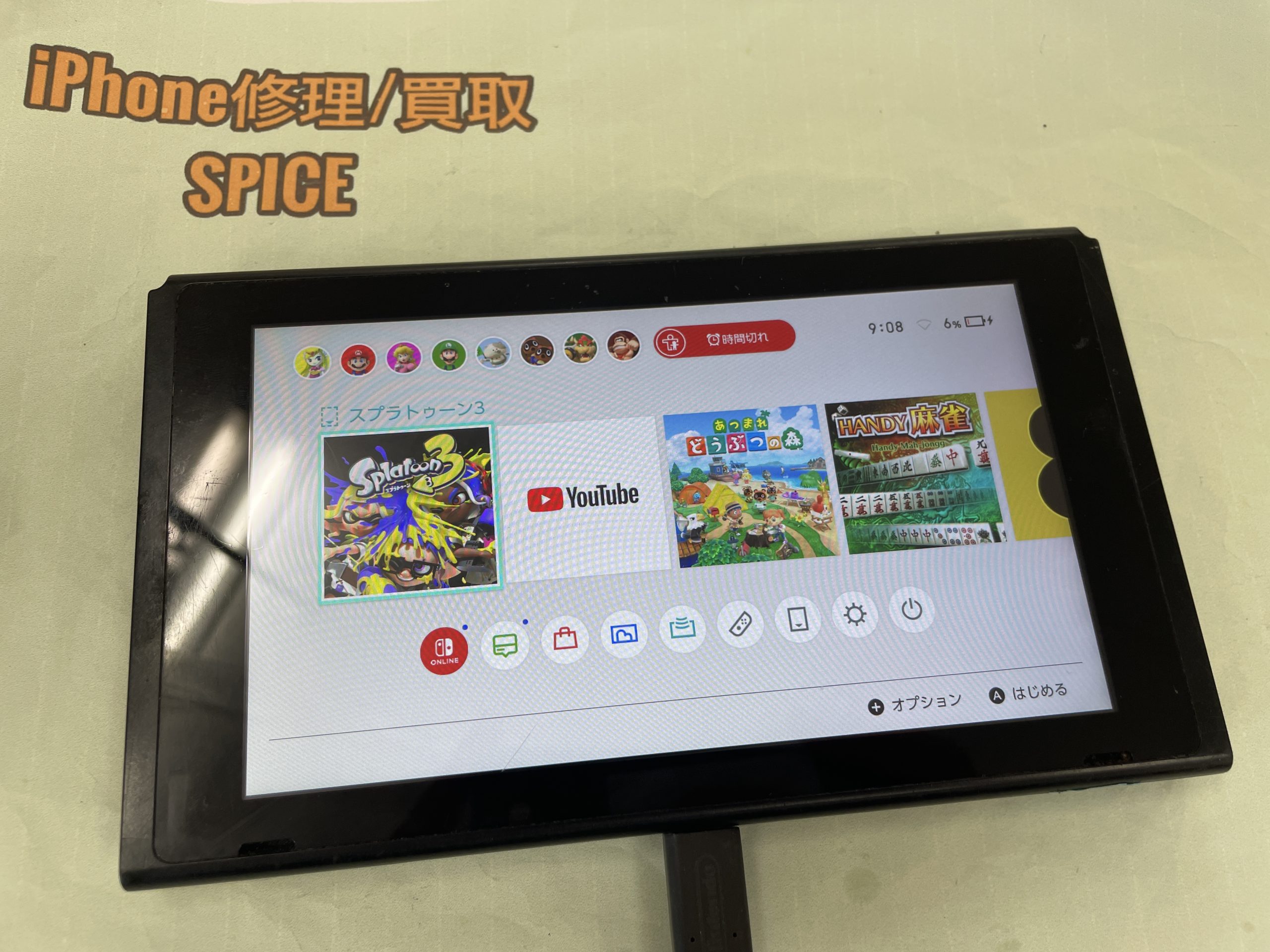

全ての作業が終わり動作確認すると無事に大切なデータそのまま動作も問題なく起動成功となりました。

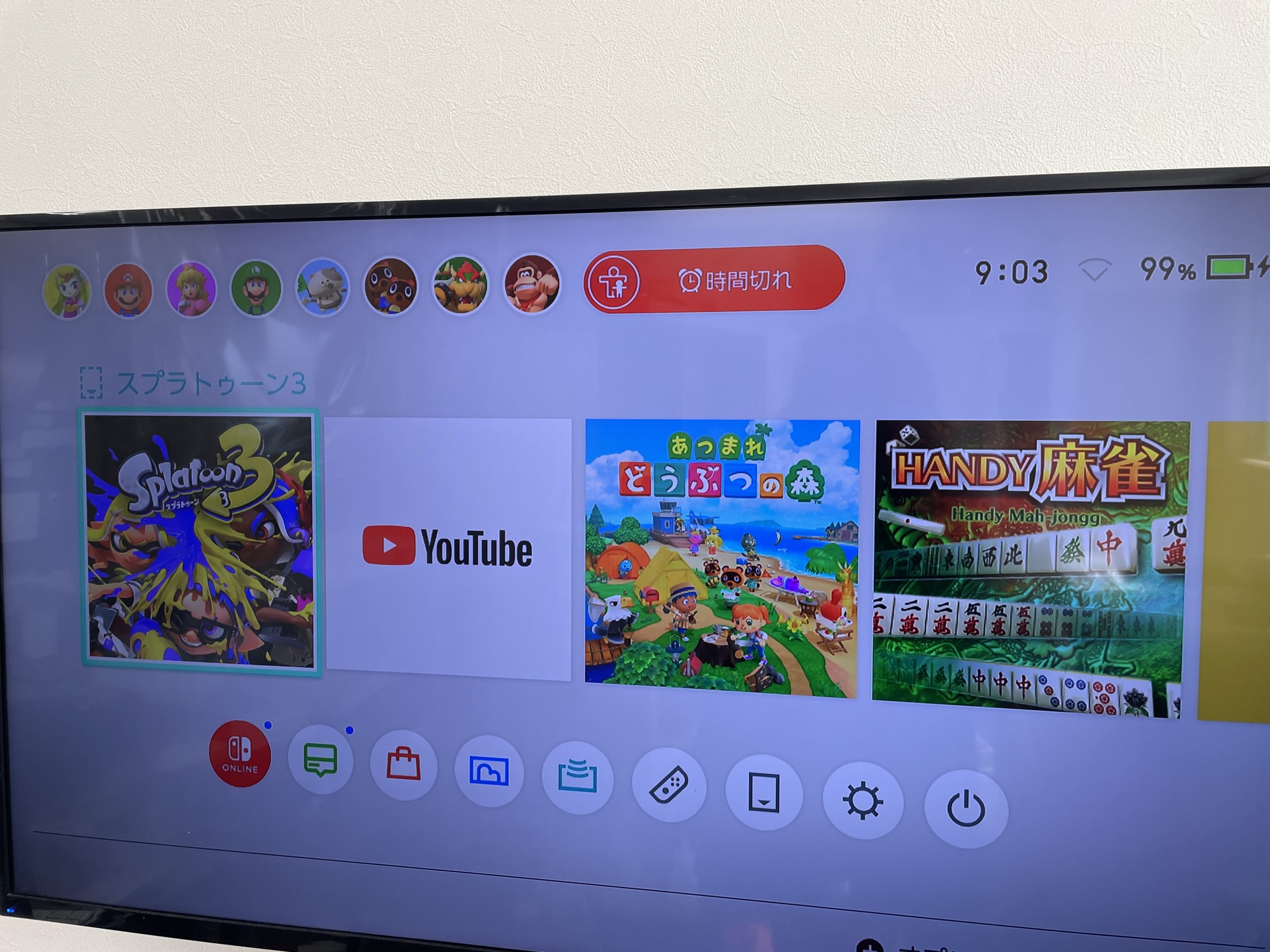

元の問題ある基板から別基板にICを移植しておりますので以前から使用出来なかったテレビへの出力も問題なく出来ました。
他店で修理不可となった端末もデータ復旧出来ますのでお気軽にご相談下さい。
——————————————————
